古建铜斗拱如何安装?

来源:本站 阅读次数:1942 返回列表页

拱是古建筑中富有民族特色的一种构建,它广泛传播于日本、朝鲜、越南和东南亚各国,对亚洲地区建筑发展有着深远影响。在我国古代建筑中的、阁楼、亭廊、牌楼建筑上,是不可缺少的装饰构建。

二、斗拱的主要构件有拱、翘、昂、升和斗:

拱:略似弓形,位置与建筑物表面平行;

翘:形式与拱相同,方向与拱垂直;

昂:翘向外的一端特别加长,斜向下垂;

升:在拱和翘(昂)的相交处,在拱的两端,位于上下两层的拱间的斗形立方块;

斗:在翘(昂)的两端,位于上下两层翘(昂)之间的斗形方块。

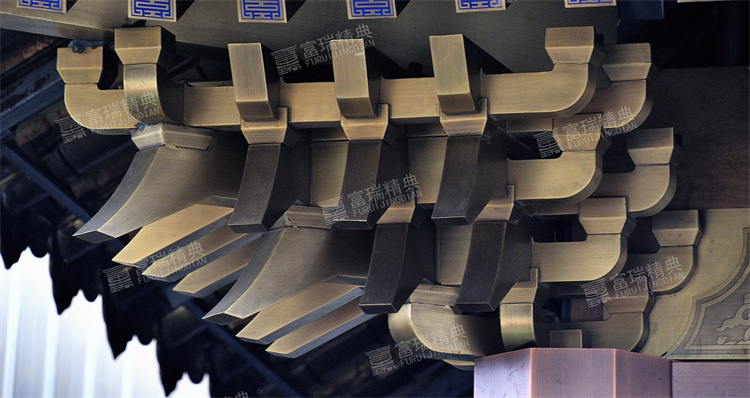

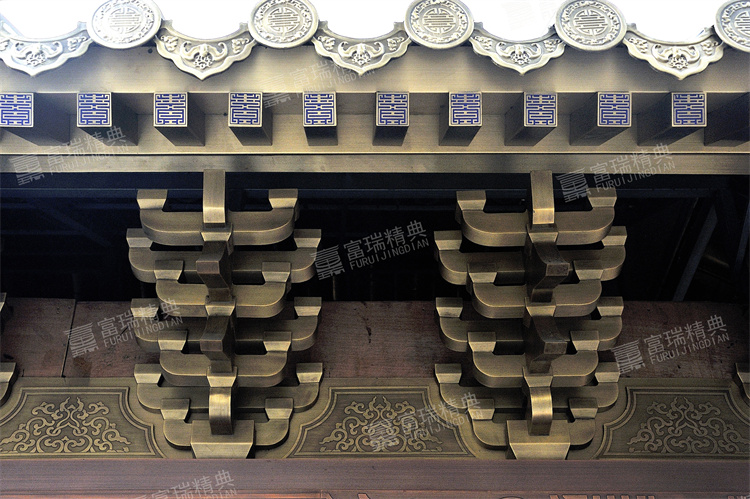

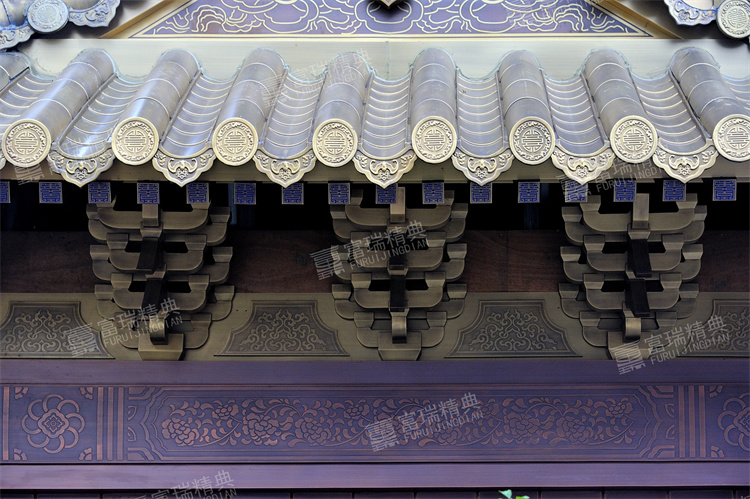

铜斗拱是如何安装的呢?工程主体结构均为钢筋混凝土框架结构,斗拱组合构件需要与混凝土梁板进行连接

1)工艺流程:构件组装成品运输按吊装布置图就位确定斗拱固定点斗拱打孔在混凝土结构螺栓连接或Φ14吊杆固定安装校验

2)正式安装时,将组装在一起的斗拱成攒地运抵安装现场,摆在对应位置,各间的平身斗栱,柱头斗栱、转角斗拱运齐,即可安装。安装时要按试拼验收合格时的组装顺序重新组装,不得调换各构件的位置。


3)由于斗拱构件与混凝土结构部分无法采用传统工艺进行榫卯连接。因此,根据斗拱的位置及与主体混凝土结构的位置关系,在混凝土结构上采用螺栓固定木构件的方法;也可根据设计要求确定斗拱构件固定点和数量,在混凝土结构施工时在相应位置预埋Φ14吊杆,后浇筑混凝土,吊杆锚入混凝土15d构件部位进行打孔使用螺栓连接,椽飞的连接固定也采取上述措施。

4斗拱安装,先依据标高安装每一层大斗,然后再按照山面压檐面的构件组合规律逐层安装。每层都要挂线,保证各攒、各层构件平齐。


5斗拱安装,要保证翘、昂、斗等出入平齐,高低一致,各层构件结合严实合缝。

6)安装各层拱件时,均要挂线安装,并对构件的上下竖直度、各层水平度进行监测控制。

7)椽飞的安装须在端部拉通线,尺量控制檐椽,飞椽椽头平齐。用尺量控制椽档均匀,拉通线控制平直度,翼角的冲出起翘一致,曲线优美。
